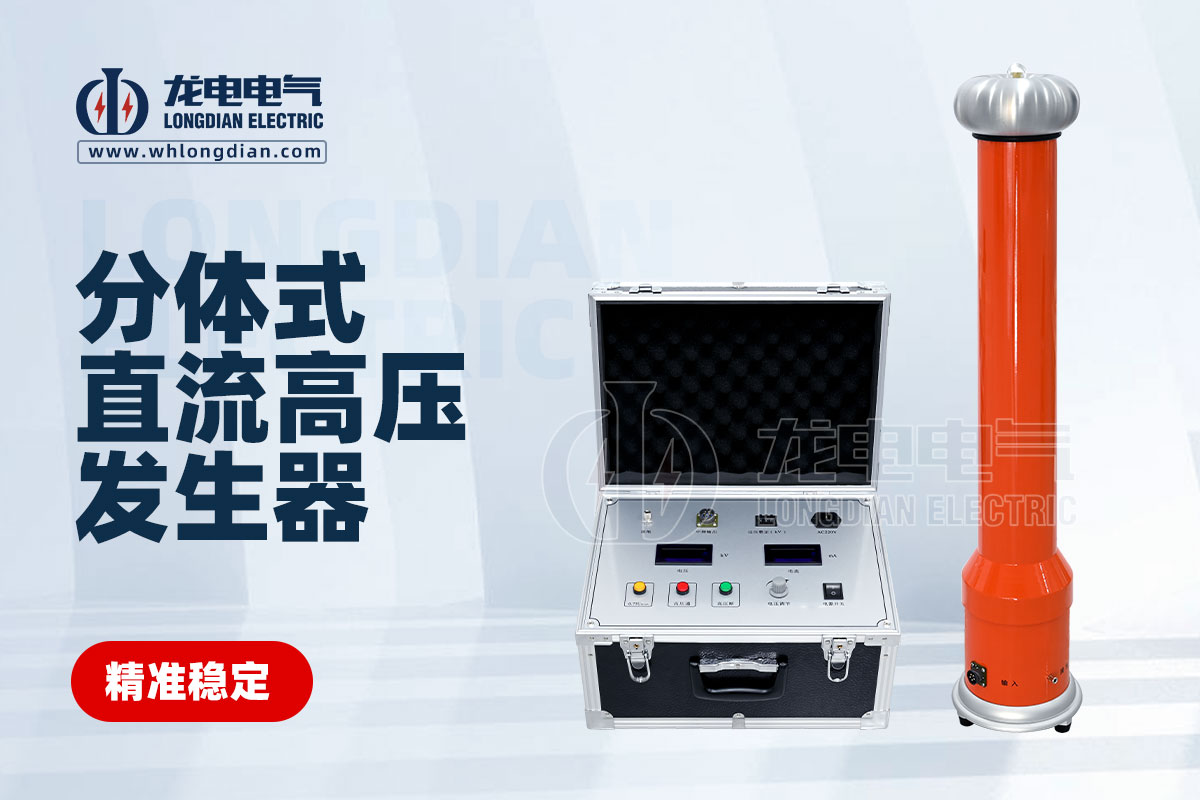

直流高壓發生器是一種用于產生高電壓的設備，廣泛應用于電氣設備的絕緣測試、電纜故障定位、避雷器測試等領域。

以下是使用直流高壓發生器對避雷器進行試驗的步驟：

① 準備工作

檢查設備：確保直流高壓發生器、微安表、放電棒等設備完好無損，連接線無斷裂或裸露。

清潔避雷器：用干凈的布擦拭避雷器表面，確保無灰塵和污垢。

安全措施：在操作區域設置警示標志，確保無關人員遠離試驗現場。

②接線準備

拆除計數器連線：首先拆除避雷器與計數器的連線。

安裝微安表：將高壓屏蔽微安表安裝到高壓倍壓筒上的高壓輸出端，并使用專用屏蔽線將其連接到被試品上。

連接設備：將操作箱、直流高壓發生器及避雷器之間的連線正確連接，確保接地可靠。

③ 測量絕緣電阻

使用搖表測量避雷器上口對底座、上口對地及底座對地的絕緣電阻，阻值應≥2500兆歐。

④ 開始試驗

啟動設備：合上電源開關，按下“啟動”按鈕，調節“粗調”旋鈕，逐漸升壓至所需電壓。

觀察讀數：當微安表顯示電流接近1000微安時，停止調節，記錄電壓表電壓值，并快速按下75%電壓顯示鎖存按鈕。

計時：保持電壓不變，計時1分鐘，記錄微安表上的電壓值。

⑤ 降壓與斷電

降壓：試驗結束后，將調壓電位器逆時針回零，按下綠色按鈕切斷高壓并關閉電源開關。

放電：使用放電棒對高壓發生器及避雷器進行充分放電。

⑥恢復接線

恢復所拆避雷器及計數器接線。

在進行避雷器試驗時，還需要注意以下幾點：

仔細檢查：在試驗前仔細檢查設備和線路，確保無誤后方可進行試驗。

緩慢升壓：在升壓過程中要緩慢進行，避免突然加壓導致避雷器損壞或爆炸。

及時放電：試驗結束后要及時對設備和避雷器進行放電處理，避免殘留電荷造成危險。
